最近思うことなのだが、アマチュア無線のＶ・ＵＨＦ ＦＭ帯でのＱＳＯに飽きがきてしまっている。
暇なときにＣＱを出しても誰一人として出てこない。複数の局がワッチはしているのだろうが？
私もそうだが、親しいフレンドとのローカルＱＳＯが主流になっている。
ＨＦ帯やＶ・Ｕのサイドバンド帯ではいざ知らず、Ｖ・ＵＨＦ帯のＦＭでもＣＱを出さなければ新しいフレンドが出来るはずがない。
また新鮮な情報も得ることが出来ないのではないだろうか。
その様な訳で、ＹＡＥＳＵ無線が提唱したインターネットアマチュア無線（ＶＯＩＰバンド）ＷＩＲＥＳを再開してみた。
今回は、今まで入れていたＰＣにＵｂｕｎｔｕに入れ替えたので、スペックは低いが古いノートＰＣ（ＮＥＣ ＬａｖｉｅＵ６３ＤＲ）を使うことにした。
ＷＩＲＥＳの環境は揃っていたので、ＷＩＲＥＳのソフトを入れてファイアウォールの設定だけでＹＡＥＳＵのサーバーにアクセスすることが出来た。
上左は、ファイアウォールの設定画面。
右は、ＷＩＲＥＳサーバーにアクセスした画面。
上左は、配線図。

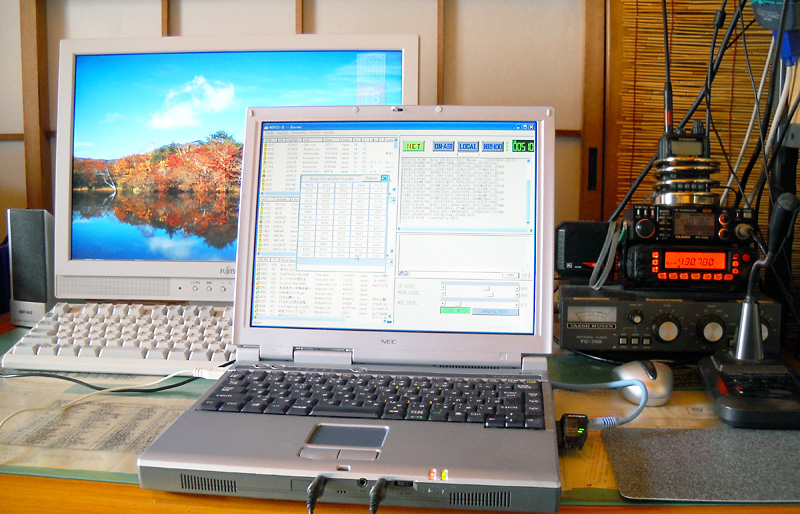

右は、私のＷＩＲＥＳ環境です。

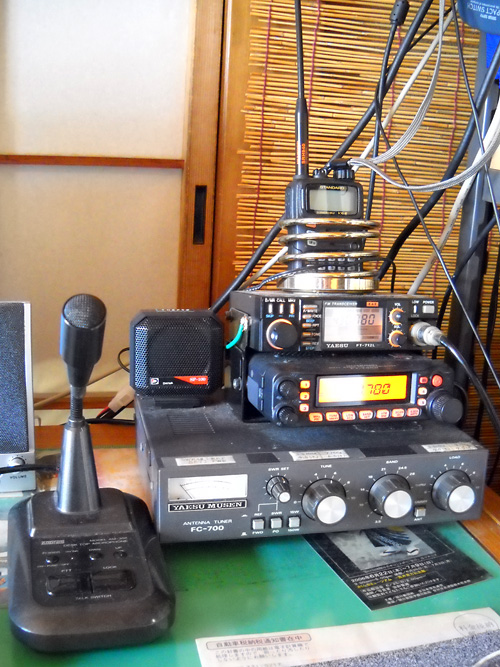

メインリグ（ノード局用）はＦＴ-７９００/Ｈ、その上がアクセス用のリグＦＴ-７１２Ｌ。
その上のハンディー機がＶＸ‐６。
下にあるのはアンテナチューナーＦＣ-７００（ＨＦ用に使っていましたが今は単なる台座）
下は、私の粗末なシャックです。
次回は、Ｗｉｒｅｓを開設するに一番苦労したポート開放（穴あけ）について綴ってみたいと思います。
ＷＩＲＥＳ ふたたび！ Ｖｏｌ.2
- 投稿日:2013年11月
- by maywind
- カテゴリ: アマチュア無線
ＷｉＲＥＳでは、ノード局（＃３０８９）とＱＳＯルーム（＃０５０６）を運営している。
そして、全国に展開運用している各ＱＳＯルームでのおしゃべりが一番の楽しみであり、私のライフワークになりつつあるようだ。
私がこのシステムを知ったのは昨年の夏で、インターネットアマチュア無線のシステムの素晴らしさを厚く語るフレンドの言葉に魅せられてしまった。
それからは、インターネットアマチュア無線（ＶＯＩＰ）に関する情報をネットで調べまくった。
情報量が多く丁寧に解説されたサイト”東京WiRESハムクラブJQ1YDA“が一番参考になりました。
開設にあたり、先ずはハンディー機の購入。
前回開局したときに購入したＹＡＥＳＵ ＦＴ-８０５があったが、トーンスケルチユニットが付いていなかったためトーン周波数を変えることが出来ずハンディー機を新調することから始めた。
選んだのは、ＳＴＡＮＤＡＲＤ ＶＸ-６でＦＴ-８０５のスピーカーマイクが使えるためであった。
そして、ＷｉＲＥＳのコントローラＨＲＩ-１００の購入と予想以上の大枚をはたく破目となってしまった。
周辺機器が揃ったところで、先ずはＷｉＲＥＳへの登録。
登録はＹＡＥＳＵのサイトから出来る。約一週間ほどでユーザーＩＤが届きます。
それから、ユーザーＩＤを使ってＷｉＲＥＳソフトをダウンロード、そしてインストールと初期設定。
参考までにWIRESの導入ガイドを下に記します。（ＹＡＥＳＵホームページより抜粋）
詳しくはこちらをご覧ください。
*****************************************************************************************WIRESを導
離れた友人とインターネットを通してアマチュア無線を楽しむとか、同じ地域の友人同士でインターネットを組んで通話のカバー範囲を拡げるなど、WIRESは今まであこがれていた新しいアマチュア無線の可能性を大きく拡げるシステムです。日本でWIRESを使用するにあたっては、すでに許可されているフォーンパッチ運用に関して規定されている、社団法人日本アマチュア無線連盟発行の「アマチュア無線と公衆網との接続のための指針」に従い運用すれば、電波法上も問題なく運用することができます。基本的には、すでに免許を受けている無線機器にアナログ音声の入出力を制御するWIRESコントローラを接続するだけですので、特別な免許申請をする必要はありません。 また、WIRESを利用するローカル局もDTMFの送信だけですので、最近の技術基準適合証明取得機種のようにすでにF2まで免許されている無線機なら、そのまま利用できます。
******************************************************************************************

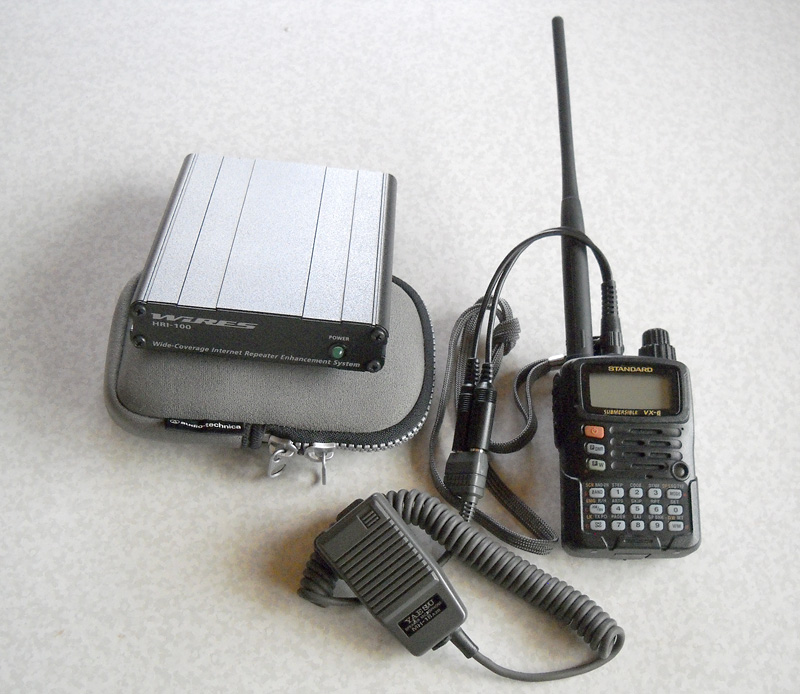

上の写真の左がインターネット接続用キットＨＲＩ-１００、右がＳＴＡＮＤＡＲＤ ＶＸ-６。
ＷｉＲＥＳを始めるにあたって、ノード用ｆリグとＦＭハンディー機そしてＷｉＲＥＳコントローラーが最小限必要です。
ＦＭハンディー機はメーカーに囚われず６桁のＤＴＭＦ信号とトーン周波数が変えられる無線機であれば良いようです。
（※ ６桁のＤＴＭＦ信号とトーン周波数が変えられる無線機であればモノバンドの無線機でもＯＫ。私の場合、最初にＳＴＡＮＤＡＲＤ ＶＸ-６を使っていたがその後ＹＡＥＳＵのＦＴ-７１２Ｌを使っています。）
私が２０年ほど前に買ったＹＡＥＳＵのＦＴ-８０５ではＤＴＭＦ信号は出せるのだがトーン周波数が８８．５ＨＺ固定で変えられないのでやむなくＶＸ-６を買いました。
トーン周波数が８８．５ＨＺ固定でも使えないことはないのだが、ＶＯＩＰのバンド幅が狭いためバンドプランを守らない局（違法局）が運用周波数に入り込んだ場合に無変調状態となってしまいＷｉＲＥＳでの交信が出来なくなってしまう。
その為にもトーン周波数を変えて違法局がほとんど使っていると思われる８８．５ＨＺを回避する必要がある。
また、ＶＸ-６に付いているスピーカーマイクはＦＴ-８０５用のものだがオプションの接続コードを使えば利用することが可能です。
自宅などで交信する場合などは、スピーカーマイクがあった方がＱＳＯしやすいのではないだろうか。
ノード用の無線機はＹＡＥＳＵ ＦＴ-７９００／Ｈを使っている。１４４ＭＨＺと４３０ＭＨＺのデュアルバンド機で裏側にデーター通信用のデーター端子が付いている。
それから、ＷｉＲＥＳを利用するために絶対必要なのがノード用の無線機とＰＣを繋ぐインターネット接続用キットＨＲＩ-１００です。
このコントローラーはハムショップで１９，０００円前後で購入することが出来ます。
次回は、ＷｉＲＥＳのサーバに接続するために必要なポートの開放（ポートの穴あけ）について記したいと思います。
ポートの開放については、誰でも一番苦労するお仕事ではないかと思います。
私もこの処理には大変泣かされました。
しかし、この一番面倒な処理が出来れば９０％設定が完了したと言えます。
ＷＩＲＥＳ ふたたび！ Vol.3
- 投稿日:2013年11月
- by maywind
- カテゴリ: アマチュア無線
今回は、Ｗｉｒｅｓを始めるにあたっての設定で一番頭が痛くなる通信ポートの開放です。 私の場合は、このポートの穴あけ（ポートの開放）だけで約１ヶ月を費やしてしまいました。 ローカルフレンドに詳しい方がいれば、ポート開放の設定を聞いたりして１ヶ月も時間を費やすこともなかったのですが。 しかし、自分で苦労しながらああでもない、こうでもないと、ポートを開放する為のサイトを調べまくって得た知識はおそらく忘れはしないだろうと思う。
この為のサイトの情報をプリントアウトしたページも１００枚程がファイリングされている。
何れにしても、”寝ては夢起きてはうつつ幻の”の状態から開放されて現在はＷｉｒｅｓ各局と素晴らしい交信を楽しませて頂いている。
では、本題に入る前に確認することがあります。

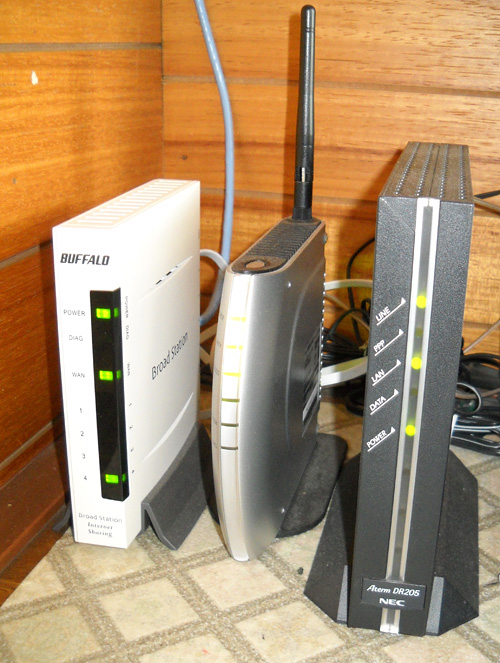

インターネットブロバイダーから支給されたモデムがどの様なものなのか確認する必要があります。 私の場合は、フレッツＡＤＳＬを使用しているためモデムだけが支給されていて、そこに設定されていたプライベートＩＰアドレスだけで間に合っていました。そして、支給されたモデムに無線ＬＡＮの親機をつないぎ、各ＰＣは子機でインターネットにアクセスしていました。 しかし、複数のＰＣとＷｉｒｅｓ専用のＰＣをインターネットに繋げる（ポートを開放するため）ためにはグローバルＩＰアドレスが使えるモデムの交換とブロードバンドルーターを新たに購入する必要がありました。値段も手頃で性能も良いBUUFALO BBR-4HGを選びました。 下の写真は、右からＡＤＳＬモデム、BUUFALO ＷＨR-ＨＰ-G、BUUFALO BBR-4HGです。 室内のモジュラージャックからＡＤＳＬスプリッター、ＡＤＳＬモデムからBUUFALO BBR-4HG、BBR-4HGルーターから無線ＬＡＮ親機のBUUFALO ＷＨR-ＨＰ-Gと繋いであります。
詳しくは、BBR-4HGからＷＨR-ＨＰ-Gへと繋ぎ、ここから無線ＬＡＮで各ＰＣへ。
また、Ｗｉｒｅｓ専用のＰＣへはブロードバンドルーターBBR-4HGから有線で繋いであります。
無線ＬＡＮでＷｉｒｅｓ専用のＰＣへも繋ぐことが出来るのでしょうが、私の頭ではそこまでの設定は出来ませんでした。
以上が、モデムからＰＣまでの配線でした。
前回までは、室内のモジュラージャックからモデムを経て有線ブロードバンドルーター、そしてＰＣへの接続までを説明しました。
今回は、一番厄介と思われるポートの開放（ポートの穴あけ）設定について書いてみたいと思います。
まず、ポート開放とはどういう事なのか説明したいと思います。
ポートとは今使っているＰＣのソフトウエア（ネットを介してのオンラインゲームやＷＩＲＥＳサーバーなど）がＰＣ外部との通信（データの送受信）をするために必要な通り道です。
しかし、ＷＩＮＤＯＷＳＸＰ以降のＯＳ、にはセキュリティ対策としてファイヤーウォールが装備されて外部からの不正な通信をＰＣに入り込まないようにこの通り道をブロックアウトしています。（この状態をポートが閉じているといいます。）
ＷＩＲＥＳを使うためには、このブロックされたポートの一部を開放（穴あけ）し外部サーバーであるＷＩＲＥＳサーバーに接続しなければＷＩＲＥＳ各局と通信（交信）をすることは出来ません。
まず、インターネットブロバイダーから支給されたモデムがグローバルＩＰアドレスが使えるモデムになっているか。
これは現在加入されているブロバイダーに確認してください。もし、グローバルＩＰアドレスが使えない状態でしたら変更する必要があります。
ＣＡＴＶなどはプライベートＩＰアドレスのみでグローバルＩＰアドレスが使えない場合があるそうです。
（以降はグローバルＩＰアドレスが使える状態での説明です。）
（グローバルＩＰアドレスとはインターネットで使われるアドレス）
（プライベートＩＰアドレスとはネットワーク内で使われるアドレス）
ブロードバンドルーターのポート開放には現在使われているプライベートＩＰアドレスを確認する必要があります。
確認方法は。
「スタート」、「ファイル名を指定して実行」、「ｃｍｄ」と入力して「ＯＫ」
次に、ＭＳ-ＤＯＳ画面のコマンドプロンプトに「ｉｐｃｏｎｆｉｇ」と入力してＥｎｔｅｒキー。
ＩＰ Addressに表示されたＩＰアドレスが今使っているプライベートＩＰアドレス。
これをメモして於いてください。プライベートＩＰアドレスを固定化するのに使います。（下の画面はＩＰアドレス）
次に、複数のＰＣをネットで繋いでいる場合プライベートＩＰアドレスを固定する必要があります。
私の場合、ブロードバンドルーターBUUFALO BBR-4HGを使っていますので下記に明記したＵＲＬで設定方法が詳しく説明されていますので、設定方法は割愛させていただきます。
ブロードバンドルーターBUUFALO BBR-4HG
ここで特に必要なデータは前にＭＳ-ＤＯＳ画面で確認したプライベートＩＰアドレス「000・000・00・00」です。
これは、インターネットプロトコル（ＴＣＰ／ＩＰ）のプロパティで設定します。
下の画面は、上の画面で確認したプライベートＩＰアドレスを入力するまでを画像にしてみました。

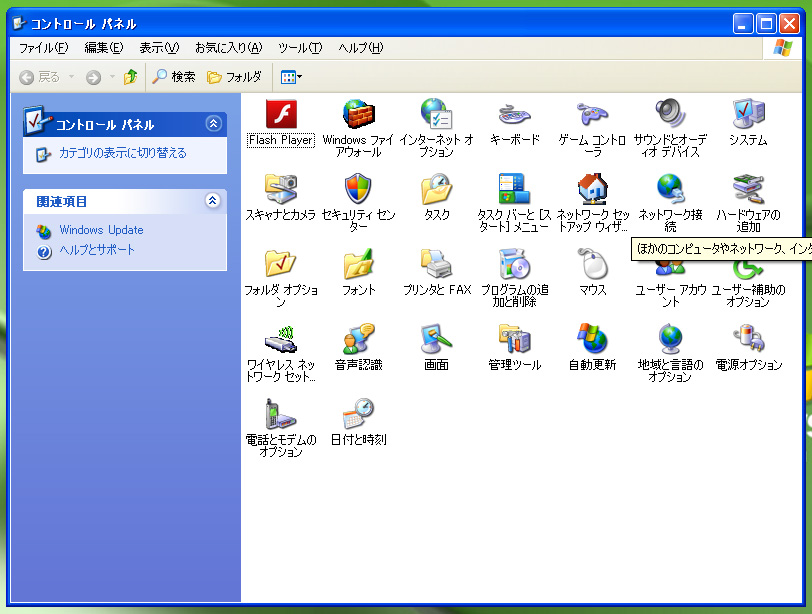

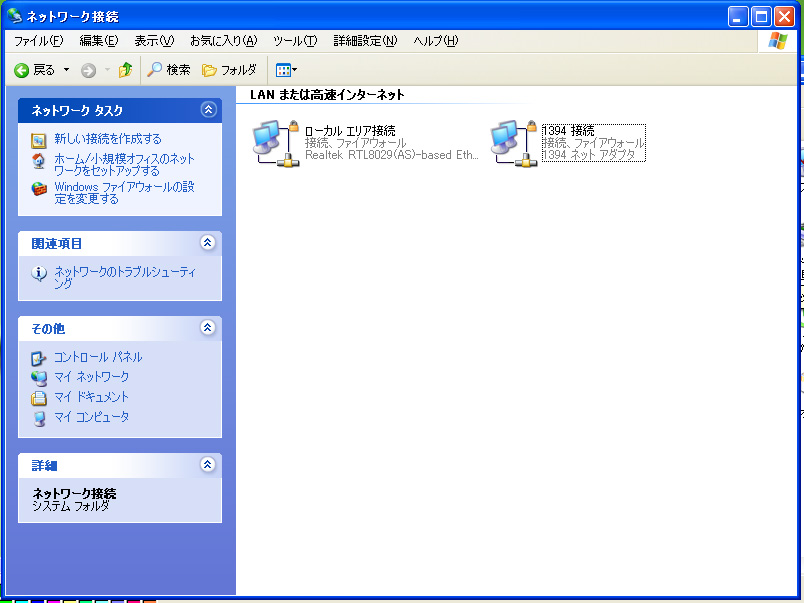

下左は、「スタート」、「コントロールパネル」、「ネッワーク接続」をクリックして開く

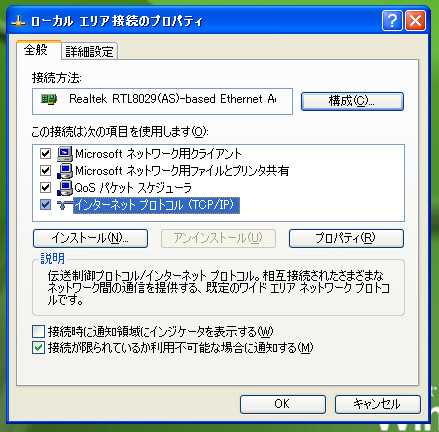

右は、「ローカルエリア接続」を右クリックして「プロパティ」を開く

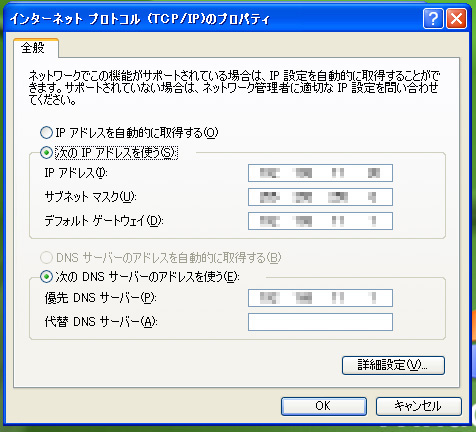

左の画面、「プロパティ」のタブ「全般」で「インターネットプロトコル（ＴＣＰ／ＩＰ）を選択して「プロパティ」を開く 右の画面、「全般」タブの中の設定を「次のＩＰアドレスを使う」にチェックを入れ、右画面のように設定し「ＯＫ」をクリックして完了となります。
ここで、ＩＰアドレスは先ほど確認した「プライペードＩＰアドレス」をいれます。

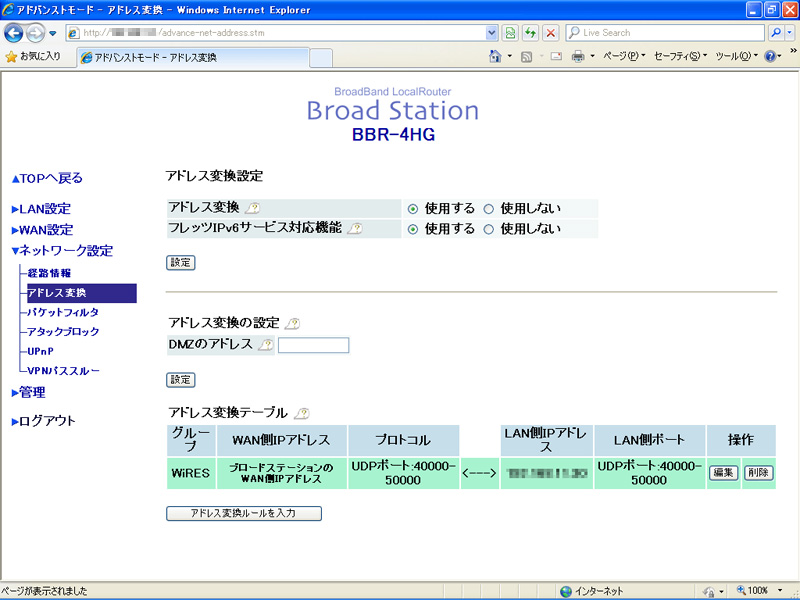

下の画像は、ＷＩＲＥＳに繋げるためのブロードバンドルーターBUUFALO BBR-4HGの中の設定画面でアドレス変更ルールの登録・保存の設定です。 これは私の設定画面ですのであくまでも参考としてご覧ください。 ここで、ＵＤＰポートの設定はＷＩＲＥＳの場合、４００００-５００００を入力すれば良いみたいです。また、ＬＡＮ側ＩＰアドレスは前回調べたプライペードＩＰアドレスを入力します。
以上が、ブロードバンドルーターBUUFALO BBR-4HGに於いてのの私のポート開放の説明です。
ブロードバンドルーターは各々違いますのでそのブロードバンドルーターの説明に従って下さい。
説明不十分とは思いますがお役に立てて頂ければ幸いかと思います。
ＷＩＲＥＳ ふたたび！ Vol.4
- 投稿日:2013年11月
- by maywind
- カテゴリ: アマチュア無線
今回は、ポート開放が完了してＷＩＲＥＳソフトのインストールとＷＩＲＥＳの環境設定です。
その前に、ＷＩＲＥＳの登録が完了していることを前提に説明いたします。
（登録が完了してＩＤがないとＷＩＲＥＳソフトがダウンロードできません。また、サーバーにアクセスする為にはＨＲＩ-100のシリアルＮｏ．が必要になります。）
まず、ＹＡＥＳＵのＷＩＲＥＳサイトからソフトをダウンロードしてＰＣにインストール。
ＹＡＥＳＵのＷＩＲＥＳサイト

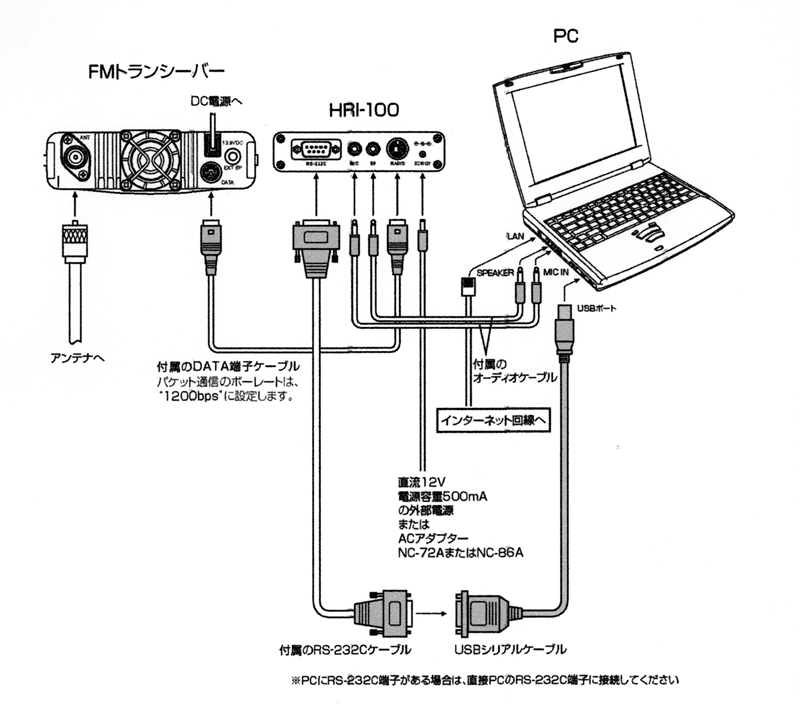

上の図を基に配線します。当然インターネットが使える状態です。
ＷＩＲＥＳソフトを立ち上げてサーバーに接続するための初期設定を行います。
（サーバー接続のための初期設定等のマニュアルはＹＡＥＳＵのＷＩＲＥＳサイトからダウンロードできます。）
マニュアルには初期設定、運用設定、ＱＳＯＲｏｏｍ開設などＷＩＲＥＳを開設するための解説が詳しく載っていますので、ここでは割愛させて頂きます。

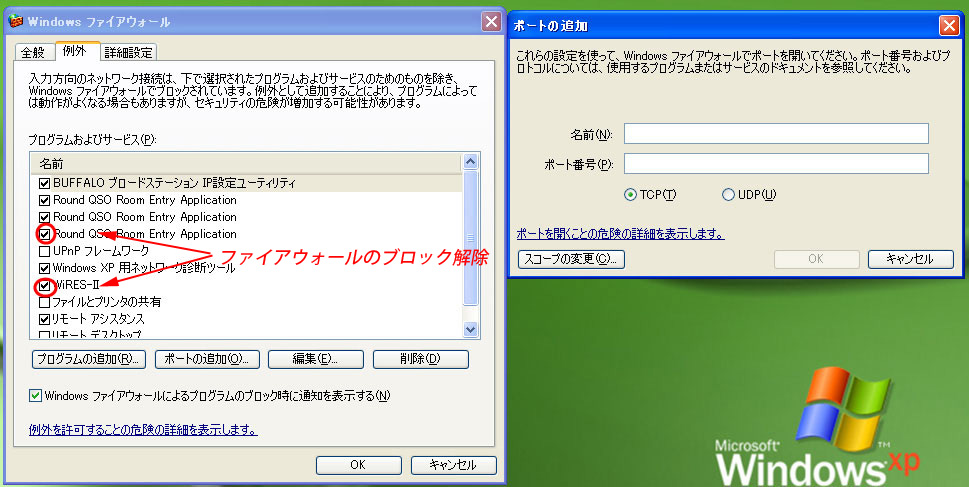

上は、ＷＩＮＤＯＷＳ ＸＰのファイアーウオールブロック解除の設定画面です。
この設定によってＷＩＲＥＳサーバーにアクセスすることが出来ます。

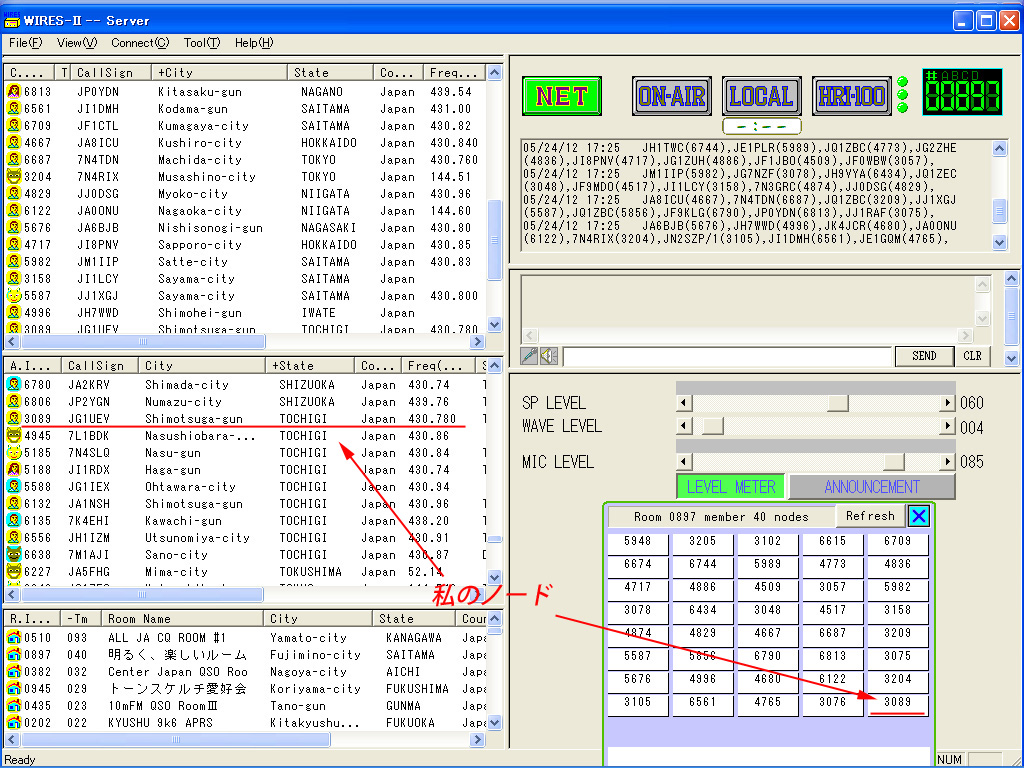

下の画面が出れば完了です。（自分のノード番号が載っている事を確認）
ＷＩＲＥＳを運用して気がついたのですが、ＰＣを立ち上げるとＷＩＲＥＳが起動してしまう場合。
ＰＣのシステム構成画面のスタートアップタブからＷＩＲＥＳのチェックを外せばＯＫ。
以上がＷＩＲＥＳ開設のための説明でした。
簡単ではありますが、私の独断と偏見により記したものですので説明が不十分かと思います。
ＷＩＲＥＳのマニュアルを読めば分かると思います。
下記のサイトが詳しく説明されているので参考になるかと思います。
東京WiRESハムクラブJQ1YDA
ポート開放ガイド
